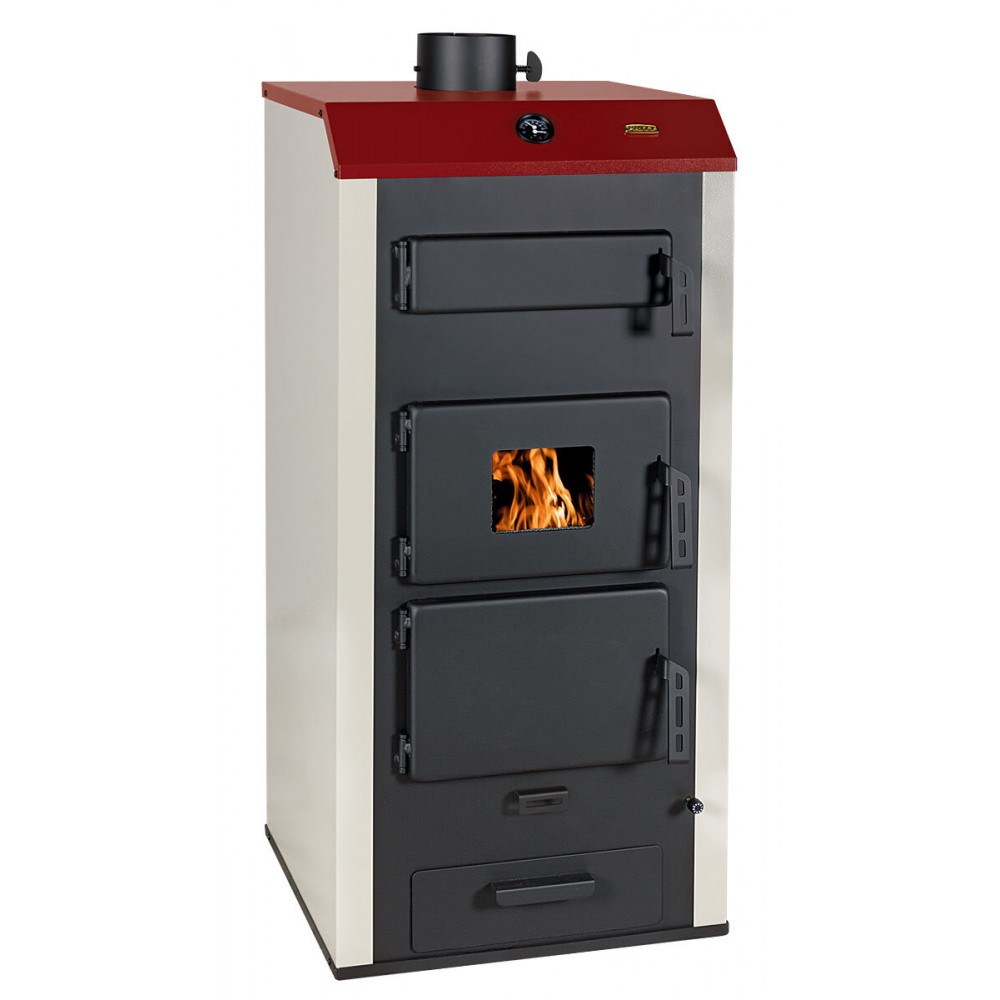

Vedpanna Prity NS32, 36,4kW

Pannan är designad för att placeras i ett rum på bottenvåningen eller en källare där det är lätt att ladda ved och träbriketter.

Dess syfte är att värma vatten för lokala centralvärmesystem, samt värma hushållsvarmvatten.

Huvudegenskaper hos den vedeldade pannan:

• Stomme av 2 mm tjock stålplåt
• Topp av 3-4 mm tjock stålplåt
• Huvuddelen av pannan är värmeväxlaren. Den är tillverkad av svetsad plåt. Den nedre delen är brännkammaren.
• Asklådan placeras under brännkammaren. Den samlar upp resterna från förbränningsprocessen och möjliggör enkelt underhåll och rengöring av enheten.
• Kallvatteninloppet placeras ovanpå och varmvattenutloppet - på baksidan. Båda är gängade och används för att ansluta till centralvärmesystemet.
• Skorstensröret sitter på pannans övre del och används för att leda bort rökgaserna.
• Stålvärmeväxlaren har stenullsisolering som minskar värmeförlusterna till omgivningen.
• De dekorativa sidorna är tillverkade av plåt och är pulverlackerade.

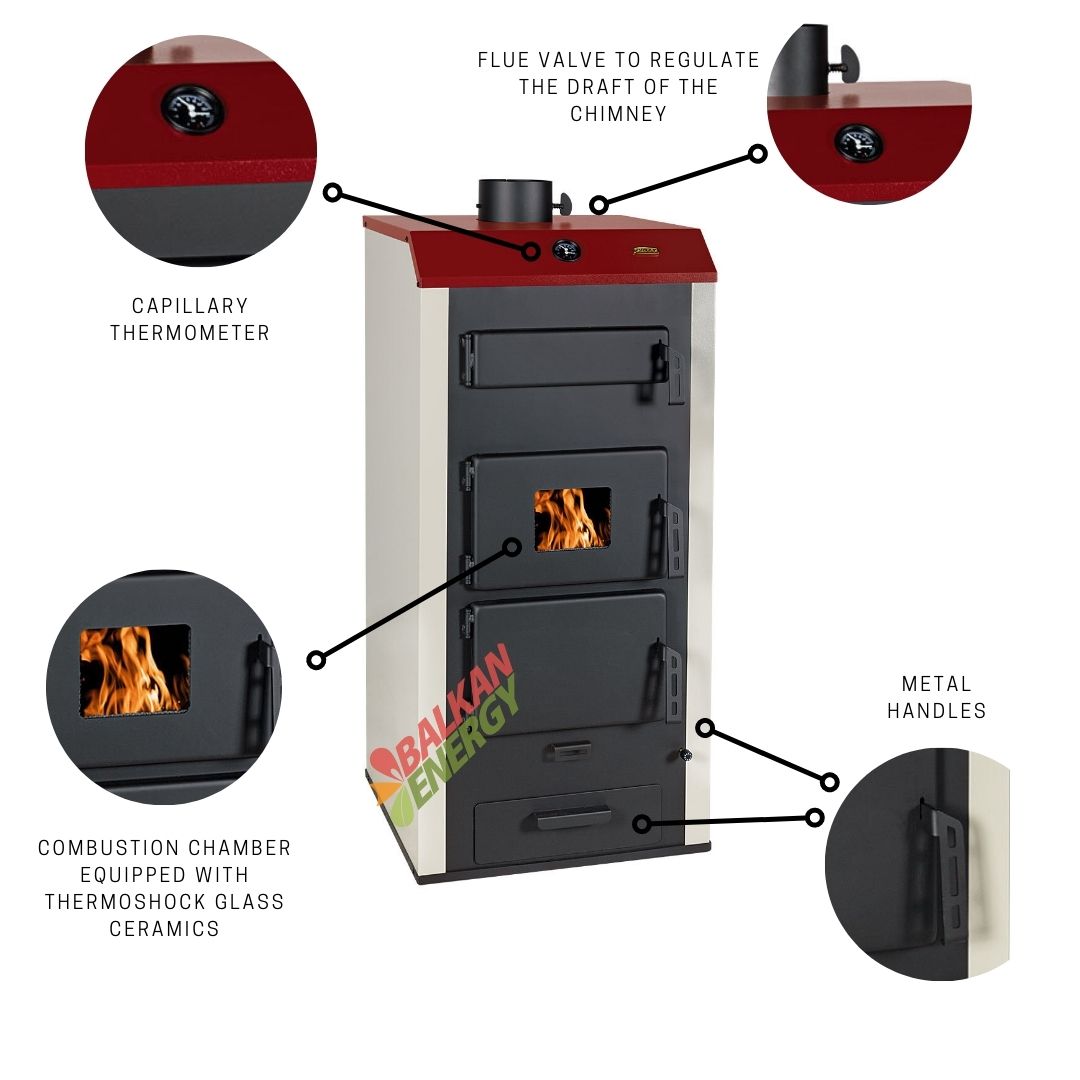

• Ett manuellt spjäll placeras på rökröret för att reglera skorstensdraget.
• Manuell klaff för primärluften.
• Luftstyrningen, som uppnås med hjälp av en kapillärtermostat, reglerar jämnt varmvattnets temperatur från 50°C till 90°C, vilket ökar prestanda och ekonomi i förbränningsprocessen.

Att uppnå önskad värmeeffekt beror på:

• det valda bränslet med den nödvändiga energitätheten och fuktigheten
• dess efterföljande tändning och tankning
• regleringen av primär- och sekundärluften
• regleringen av draget
• organiserandet av effektiv luftvärmeväxling m.m.

Installations instruktioner

• Be om råd från en fackman innan du ansluter pannan till skorstenen och centralvärmesystemet.
• Pannan ska placeras på ett horisontellt, obrännbart golv. För att skydda golvet kan en obrännbar dyna placeras under vedpannan. Om en dyna används ska den sticka ut minst 50 cm framför pannan och 30 cm på varje sida.
• I omedelbar närhet av pannan (inom 80 cm från varje sida) bör inga föremål placeras om de är brandfarliga eller kan skadas av värmen.
• Alla element som förbinder pannan med skorstenen måste vara ordentligt fastsatta, men inte på ett sätt som placerar dem inuti skorstenens passage.
• Skorstensrören ska ha samma diameter som den på pannan.
• Det rekommenderas att ansluta pannan till en separat skorsten. Andra värmekroppar kan anslutas till samma skorsten endast om den är konstruerad för det ändamålet.
• Flödet av frisk luft inuti pannan måste vara minst 4 m³/h för varje kilowatt värmeeffekt. Vid behov kan luft tillföras från ett annat rum eller utifrån.
• Pannans förbränningsprocess får inte berövas luft när tyngdkraften eller forcerad aspiration är i kraft, eftersom förbränningen i sådana fall är ofullständig och/eller rökgas kan återföras till rummet.
• Pannan ska anslutas till ett centralvärmesystem med lämplig armatur och fixtur, enligt ett förberett uppvärmningsprojekt.

VARNING!

 - Får inte eldas när den inte är ansluten till radiatorer/fläktkonvektorvärmare. Eldning av ved utan vatten i pannan kommer leda till att den spricker och påföljande förlust av garantin.

Rekommendationer:

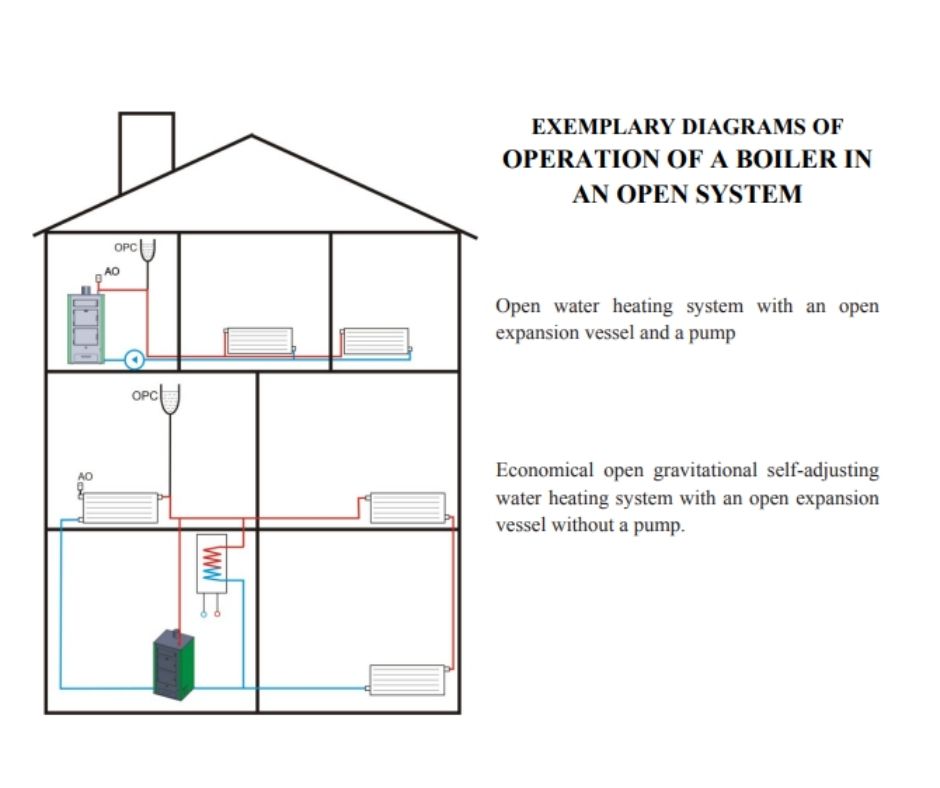

- Vi rekommenderar att installationen görs i ett öppet system. När den är ansluten i slutet kretssystem måste den vara helt skyddad med säkerhetsventiler för temperatur och tryck upp till 1,5 bar.

- Alla delar av installationen måste skyddas mot frysning. Vid installation med forcerad cirkulation rekommenderar vi att pumpen backas upp av en UPS.

- I alla installationer med koppardelar bör pannan skyddas mot korrosiv elektrolys med hjälp av magnesiumofferanod eller liknande skyddssystem
