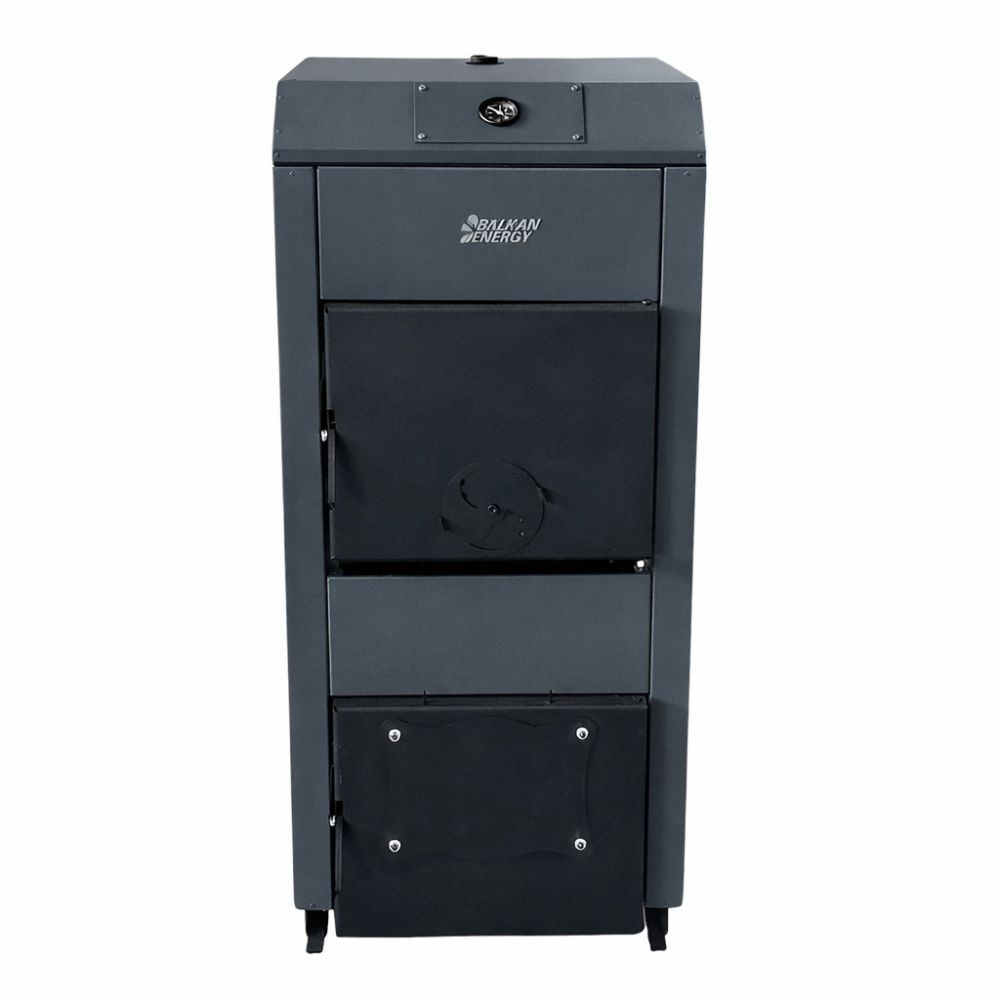

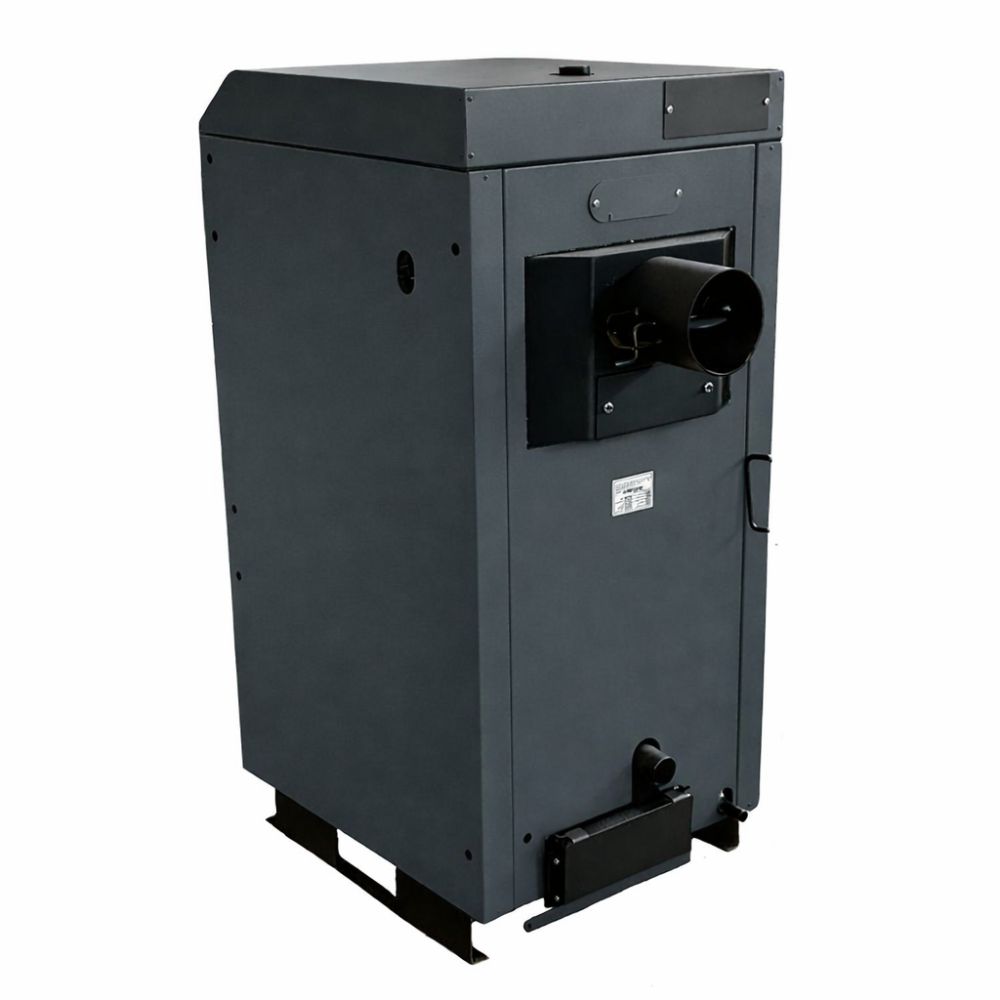

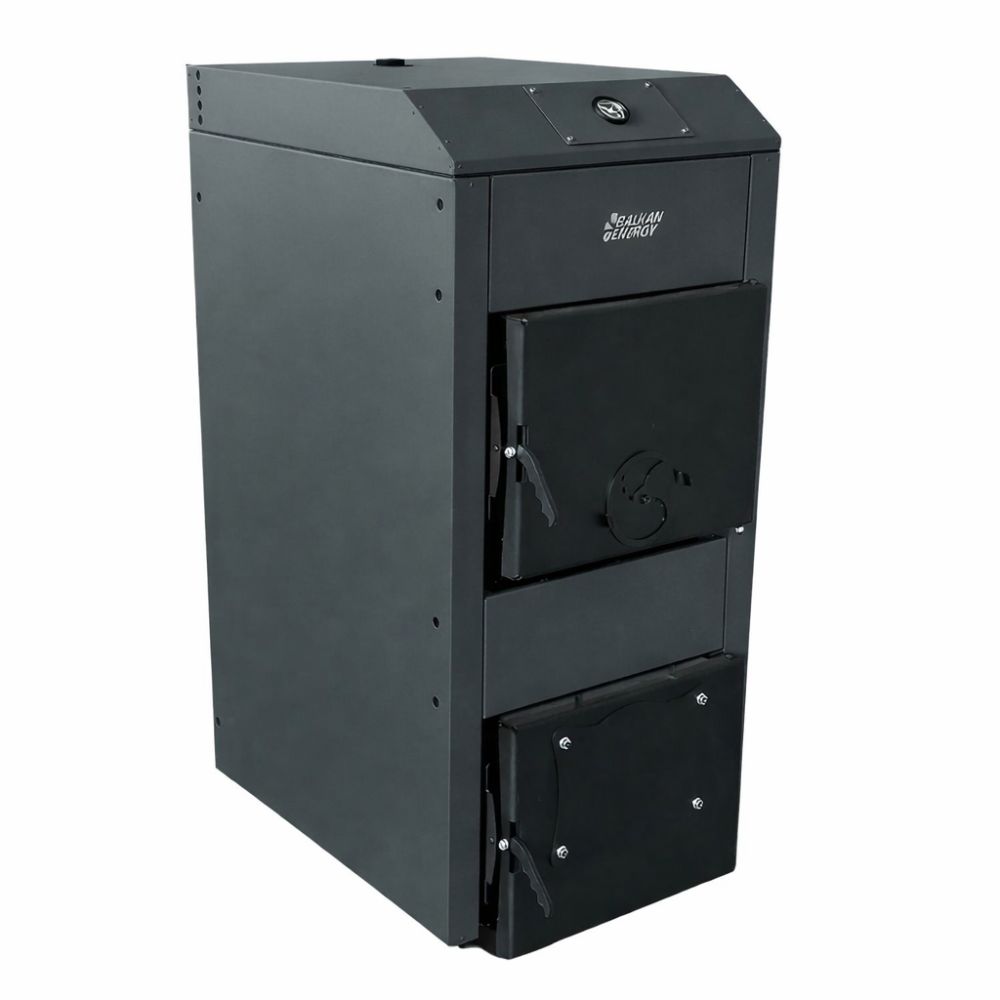

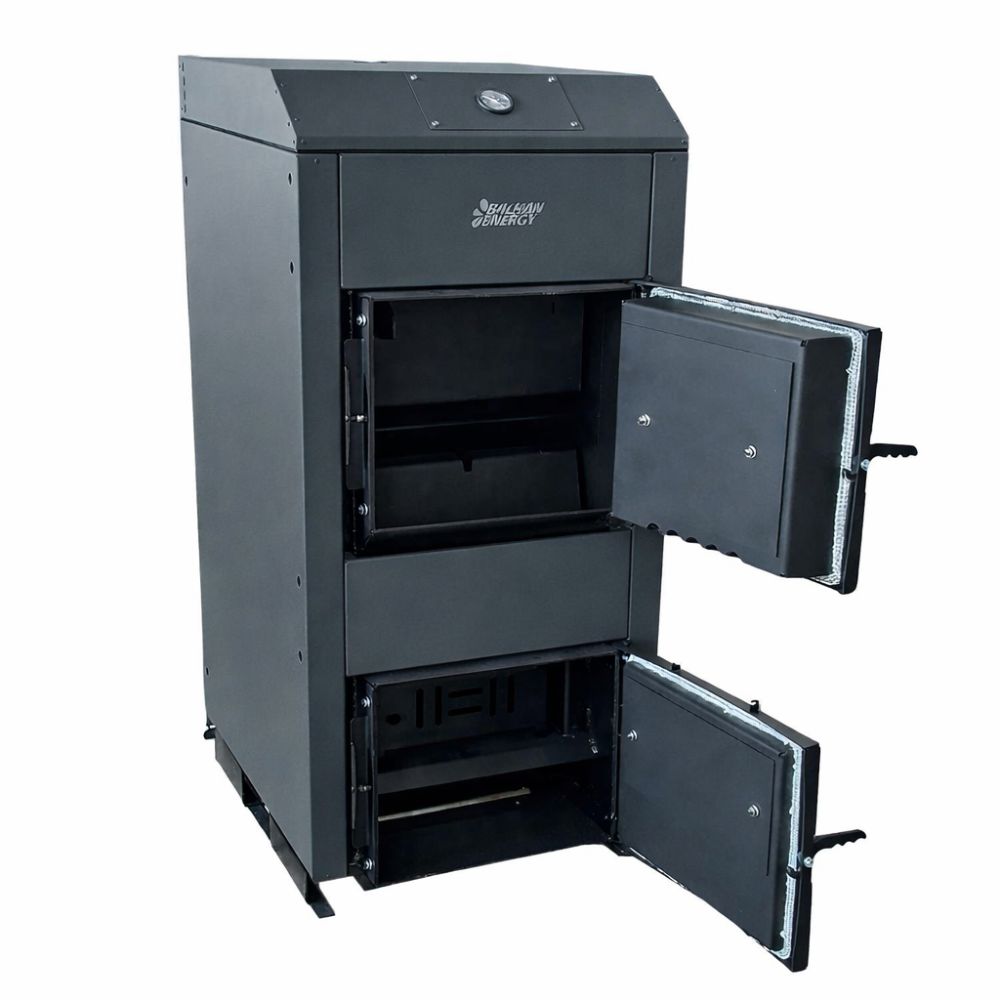

Vedpanna Balkan Energy 30, 30kW

Produktegenskaper:

Konstruktion:

- Pannkroppen är gjord av högkvalitativt 5 mm tjockt stål.
- Den har en stor förbränningskammare med en stor värmeväxlingsyta och låg impedans för effektivare drag.

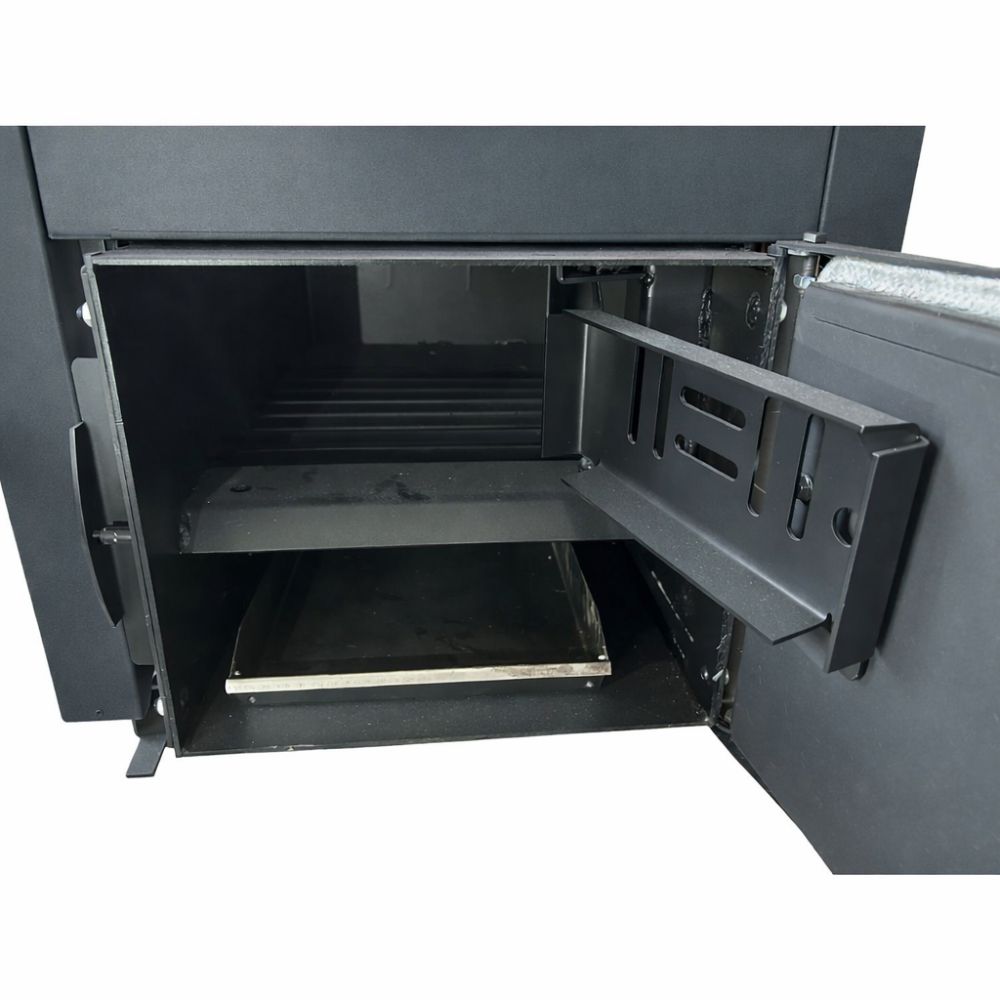

- En stor dörr möjliggör enkel lastning av stora träbitar.

Effektivitet:

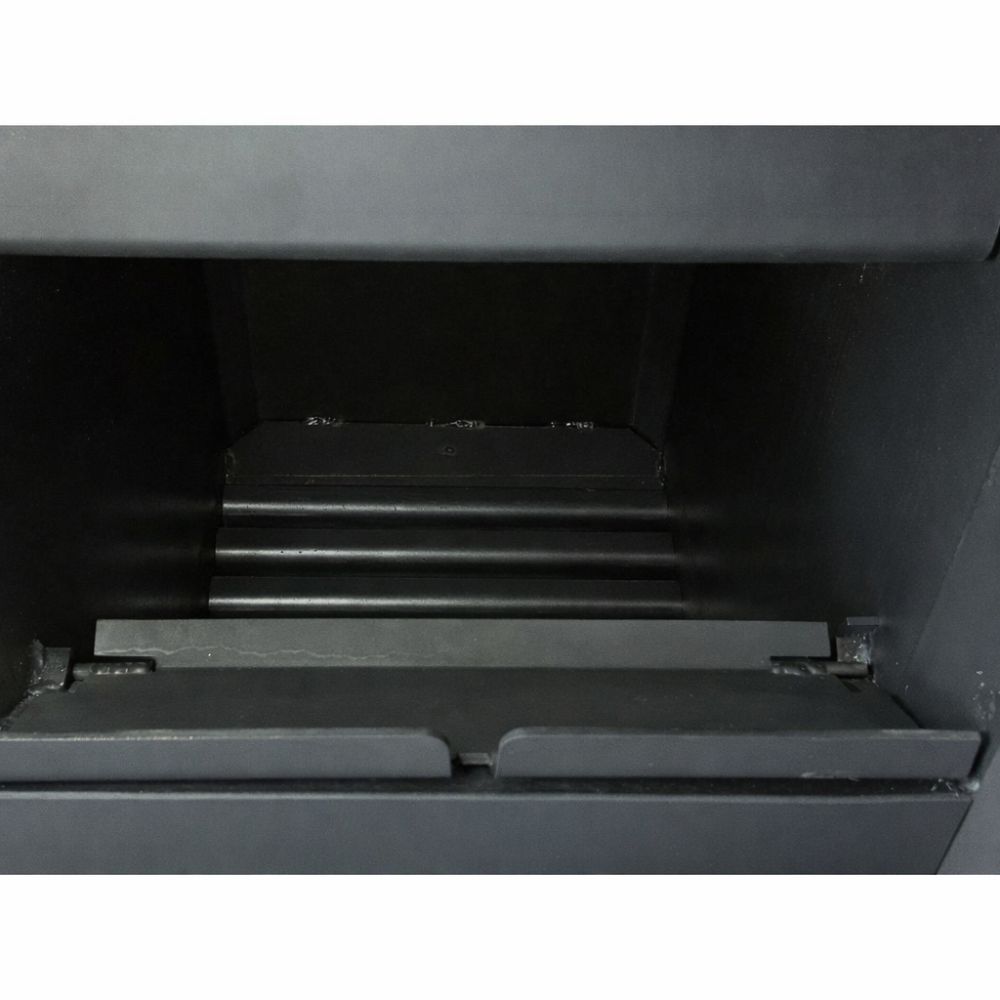

- Förbränningskammaren är räfflad och utformad med en trippel rökkanal för att maximera värmeväxlingen.
- Den tredje rökkanalen har rör med stor diameter för att effektivt kontrollera avgasflödet, med turbulatorer för att reglera hastigheten på de utgående rökgaserna och optimera effektiviteten.
- Förbränningskammaren är helt omsluten av manteln för att förbättra värmeväxlingseffektiviteten.
- Pannan är utvändigt isolerad med tät keramisk stenull, designad för att tåla höga temperaturer.
- En termostatisk dragregulator justerar automatiskt lufttillförseln för förbränning genom att öppna eller stänga en lucka på bottendörren baserat på pannans temperatur.

Ytterligare funktioner:

- En räfflad förbränningskammare och trippel avgasväg förbättrar värmeväxlingen.
– Den sista avgasvägen använder rör med stor diameter och kan lägga till turbulatorer för att justera avgashastigheten.
- Den nedre luckan är utformad för att rymma en pelletsbrännare med en valfri halsfläns.

Säkerhetsfunktioner:

För att säkerställa säker och tillförlitlig drift krävs flera säkerhetskomponenter:
- En mekanisk kedja av vedpannatermostat (traktionsregulator).
- En 3-bars övertrycksventil (ingår med produkten).
- En värmeexpansionskylare placerad på baksidan och toppen av pannan måste anslutas till vattenförsörjningsnätet med hjälp av en termisk ventil med fjärrsensor (medföljer ej produkten). Vid överhettning släpper detta system ut vatten i värmeväxlaren, vilket leder bort överskottsvärme till miljön.

Certifieringar:

Denna produkt uppfyller EN 303-5-standarderna och är CE-certifierad.

Delar av pannan - schema

1 - Brännkammare
2 - Bränslepåfyllningslucka
3 - Askrengöringslucka
4 - Tryckfläkt (för pannor med fläkt)
5 - ST-81 zPID-styrning (för pannor med fläkt)
6 - Skorsten

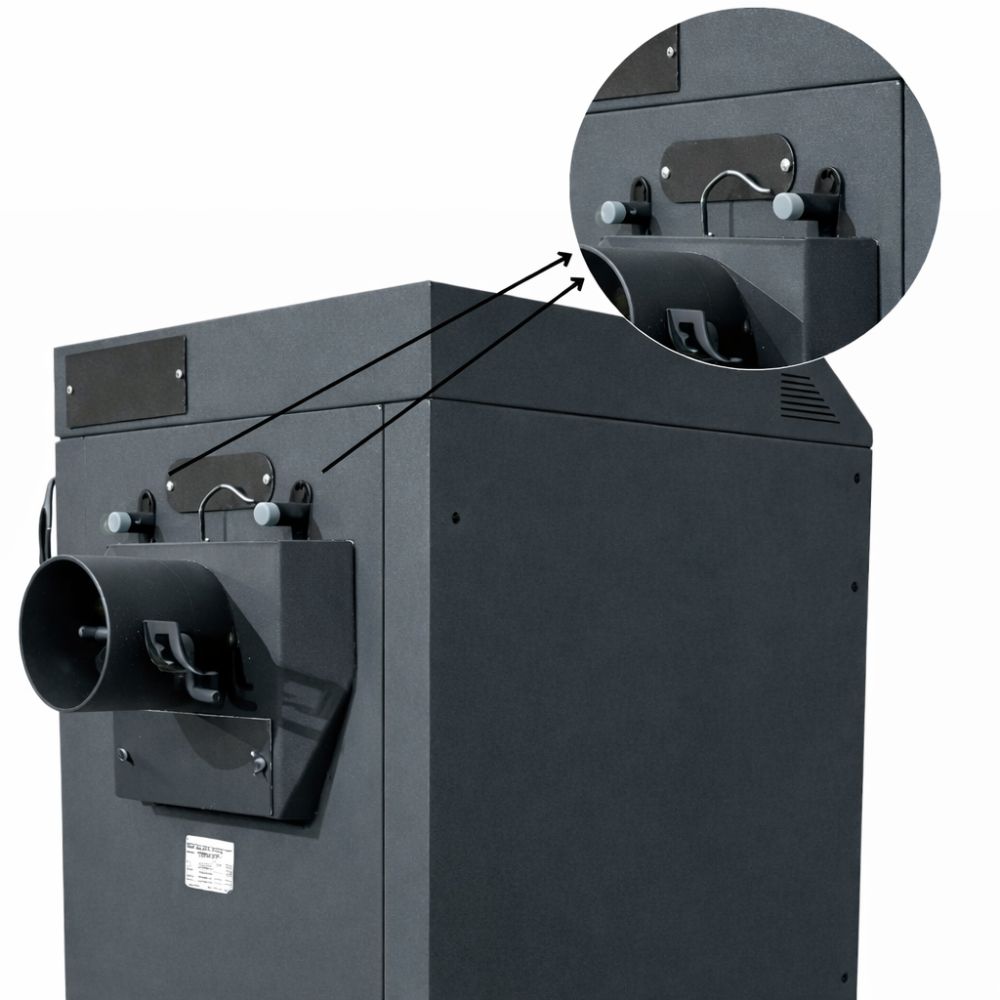

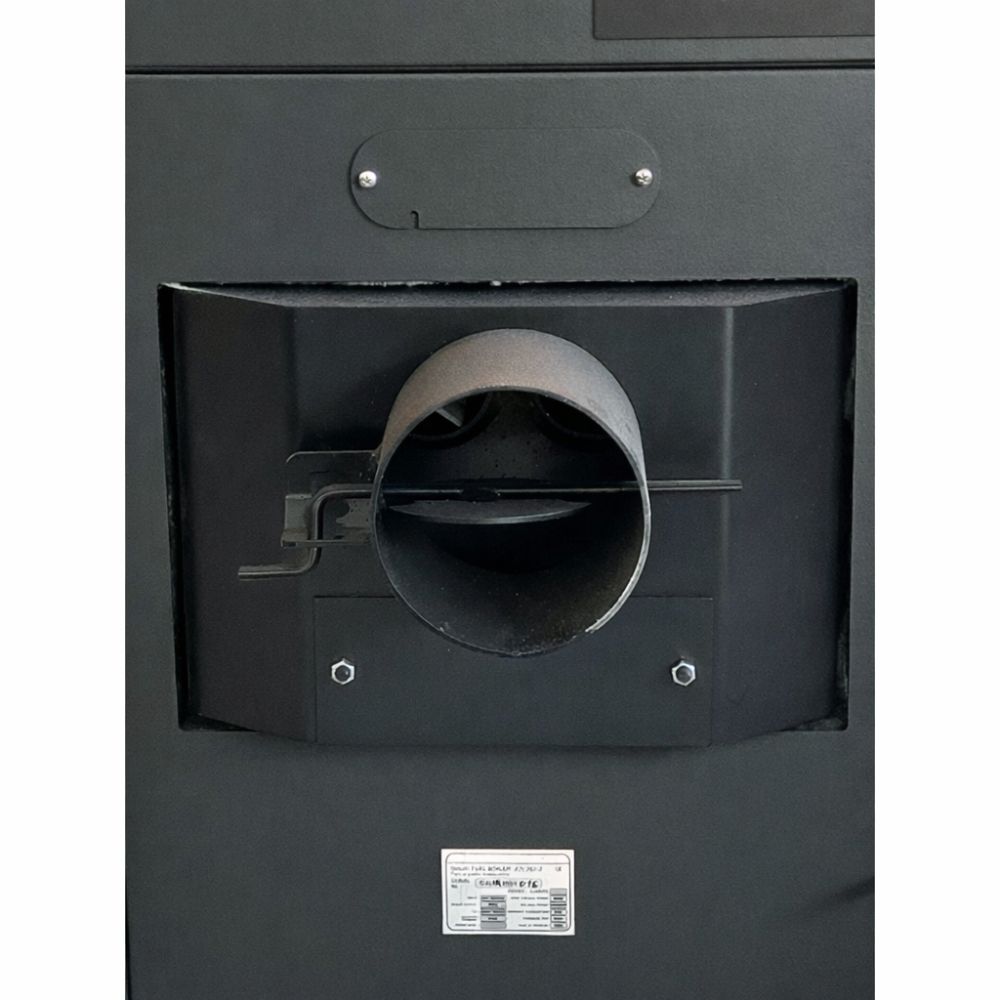

7 - Ventil för reglering av drag i skorstenen
8 - Inspektionshål för skorstensrengöring
9 - Givartermometer (för pannor utan fläkt)
10 - Nödslinga
11 - Ventil för sekundärluft
12 - Lufttillförselventil (för pannor utan fläkt)
13 - Mekanisk temperaturregulator (för pannor utan fläkt)
14 - Kabeluttagslock
15 - Inspektionslock för sensorer
16 - G 1½“ Vattenintagsarmatur
17 - G 1½“ Vattenuttagsarmatur
18 - G ½“ Anslutning för påfyllning och tömning av pannan
19 - Brännare monteringshålslock
20 - Säkerhetslucka för askan
21 - Dörr för att säkra skorstenen
22 - Övre säkerhetsdörr
23 - Askfat
24 - Luftfördelare
25 - Säkring
26 - Pannsäkerhetstermostat – STB

Exempelscheman för att ansluta en panna till olika typer av värmeinstallationer
