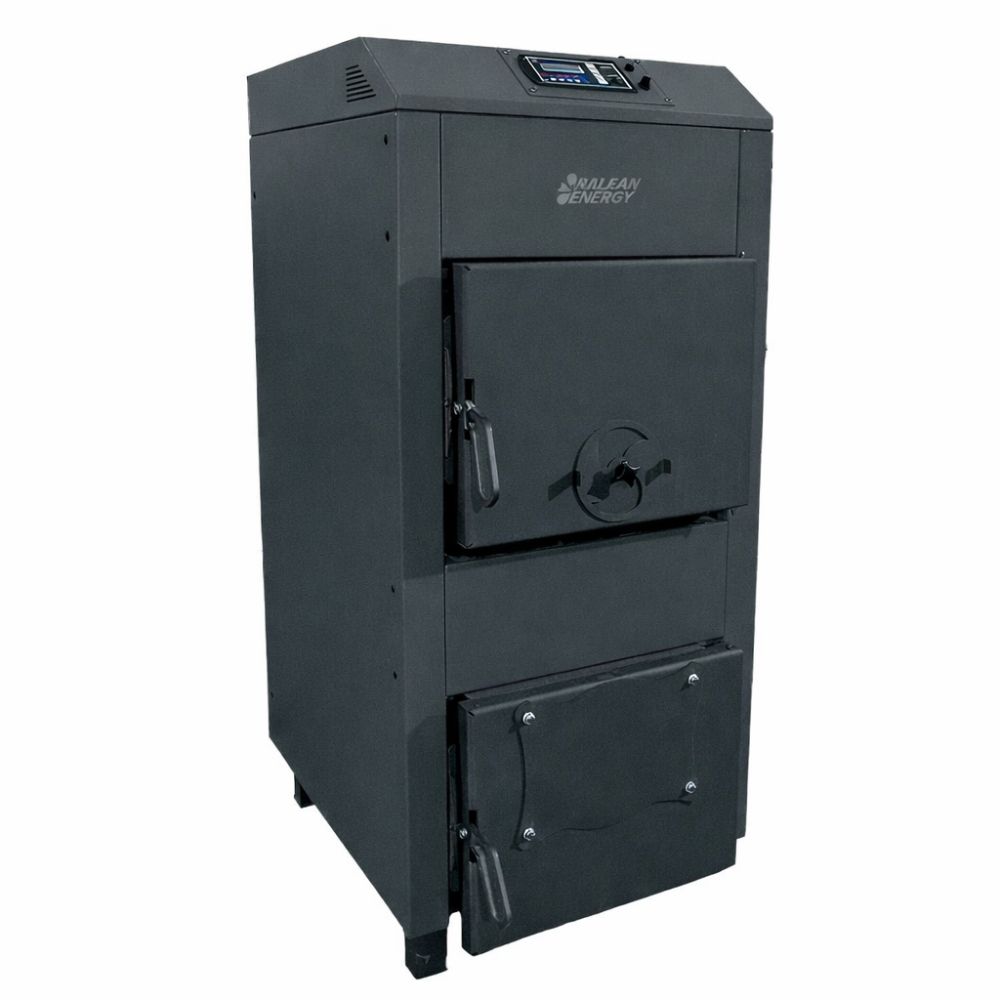

Vedpanna Balkan Energy P50, 50kW

En fastbränslepanna av stål med intelligent styrenhet och elektrisk fläkt för trycksatt och justerbar lufttillförsel. Balkan Energy P-serien av fastbränslepannor täcker ett intervall från 30 till 100 kW och möter uppvärmningsbehoven för medelstora till stora installationer. Dessa pannor är utformade för att elda fast bränsle och erbjuder även möjligheten att installera en pelletsbrännare.

Produktegenskaper

Konstruktion:

• Pannkroppen är tillverkad av högkvalitativt, 5 mm tjockt stål.

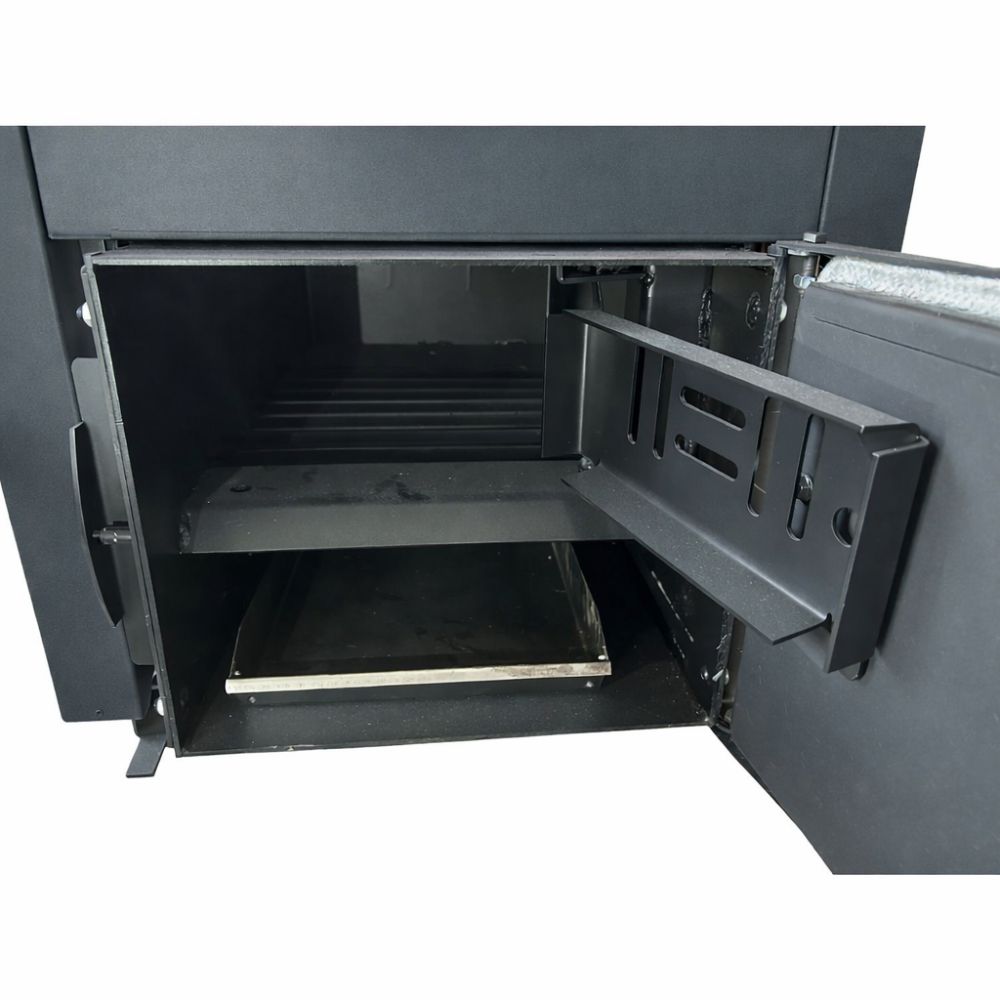

• Den har en stor förbränningskammare med en bred värmeväxlingsyta och lågt motstånd för effektivare drag.

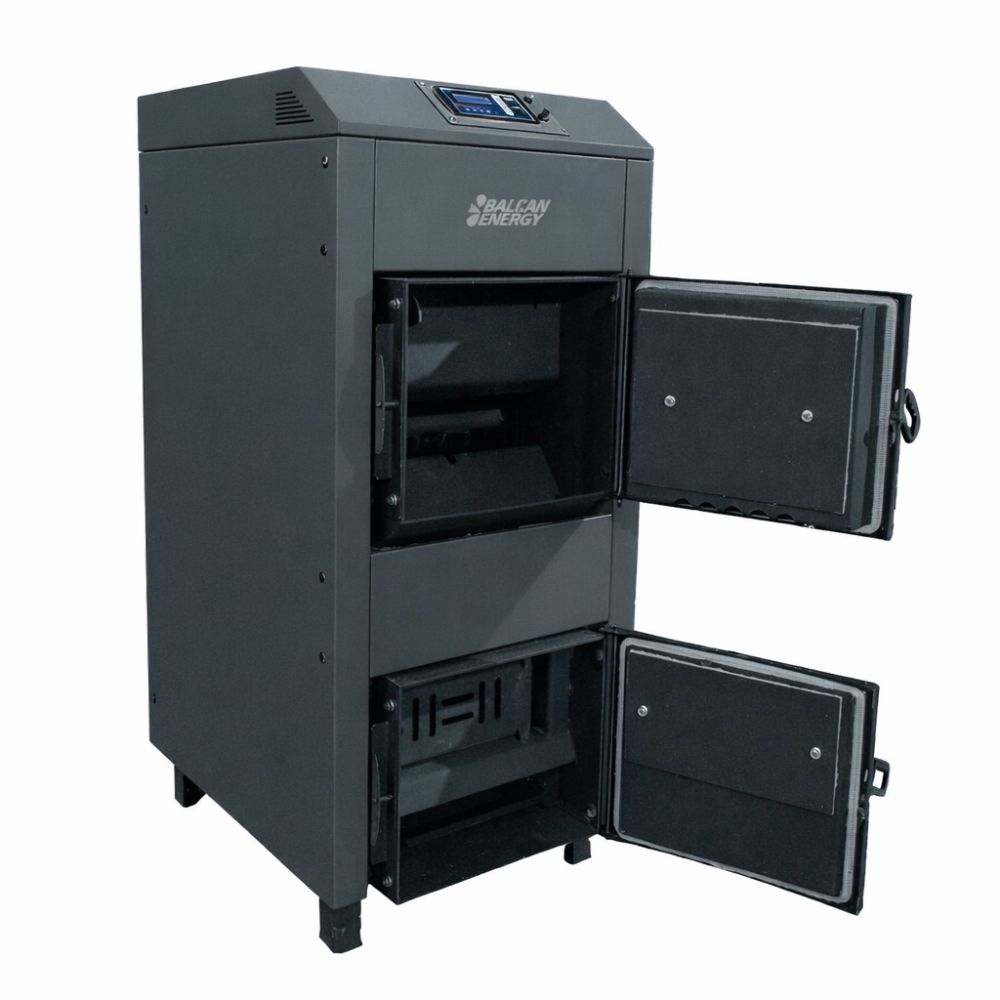

• En stor dörr möjliggör enkel lastning av stora träbitar.

Effektivitet:

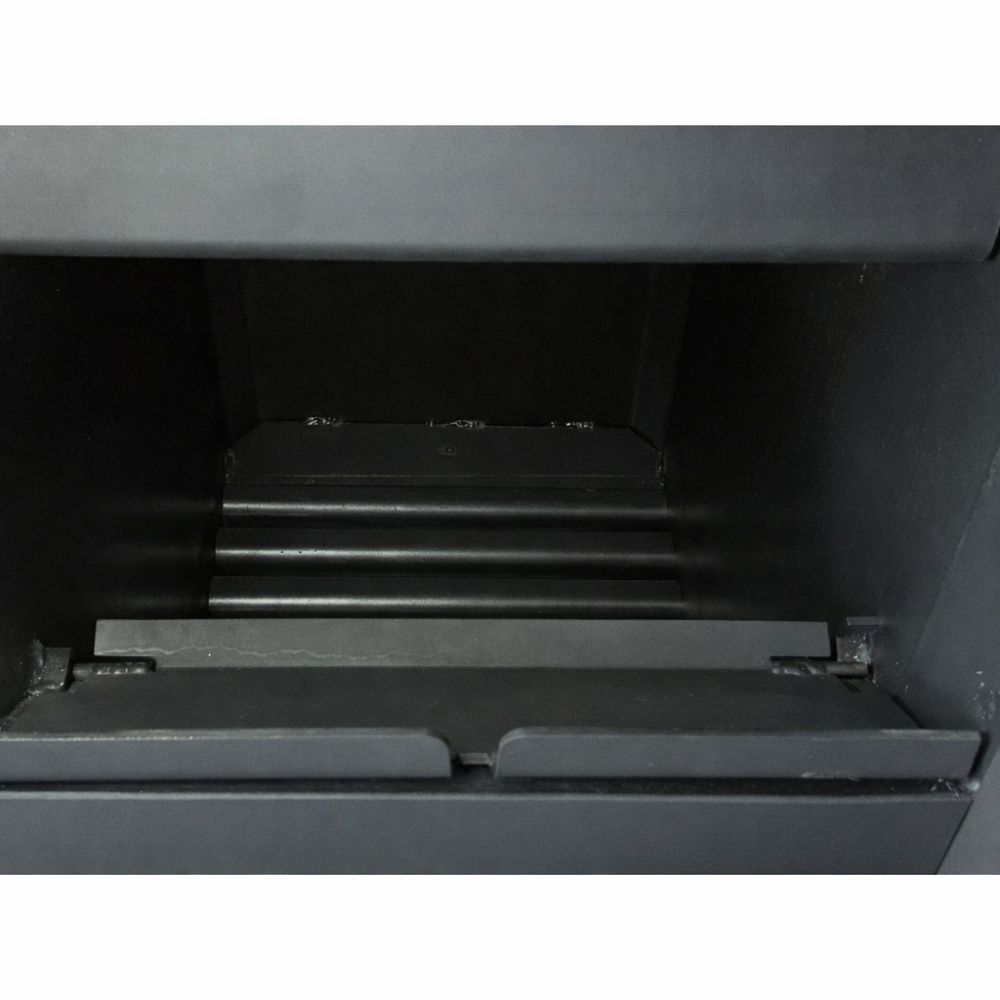

• Förbränningskammaren är räfflad för att öka värmeväxlingsytan och är utformad med en trippel avgasväg för att maximera värmeväxlingen.
• Den tredje avgasvägen är gjord med rör med stor diameter för att effektivt kontrollera flödet av avgaser. Den inkluderar turbiner för att justera avgasflödet och optimera förbränningen.
• Förbränningskammaren är helt omgiven av vattenmanteln för förbättrad värmeväxlingseffektivitet.
• Pannan är utvändigt isolerad med tät keramisk ull, designad för att tåla höga temperaturer.

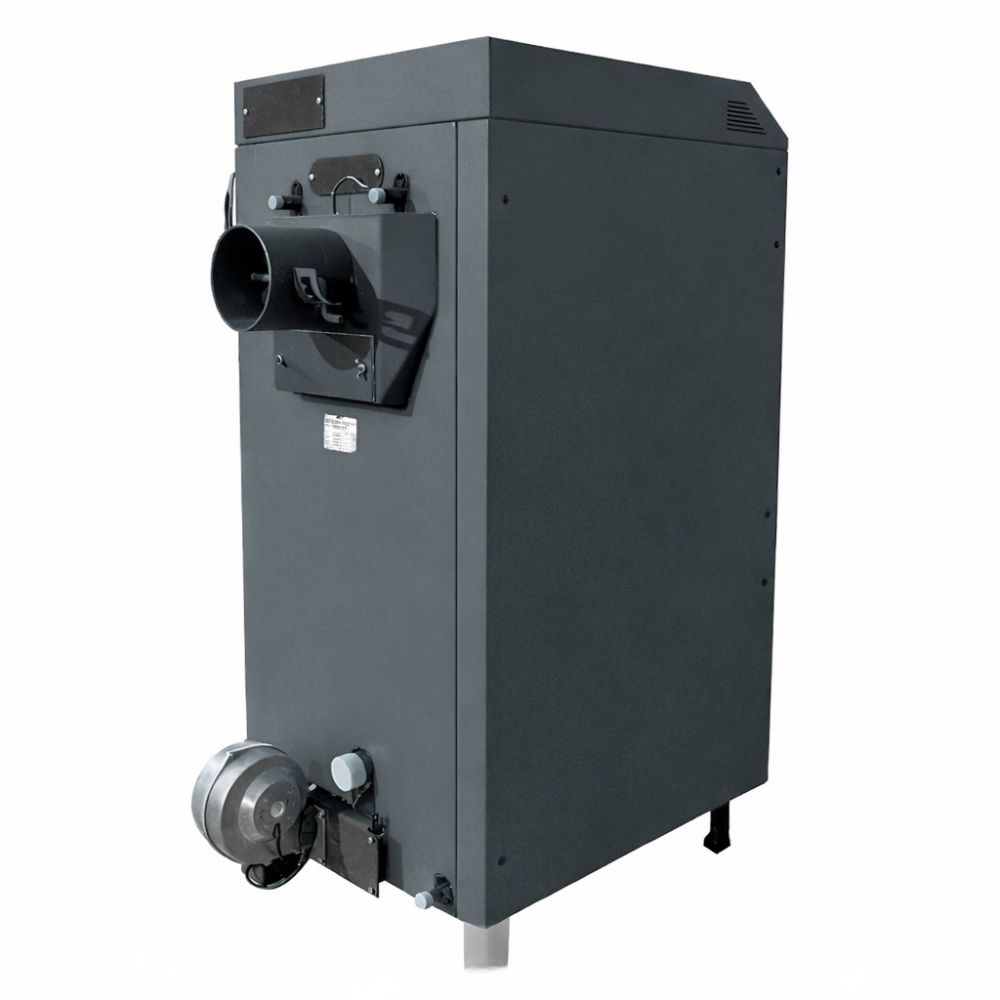

• Lufttillförseln regleras av en högkvalitativ fläkt placerad på baksidan av pannan. En elektronisk styrenhet mäter vattentemperaturen upptill och under pannan, samt rökgasutloppstemperaturen och justerar automatiskt lufttillförseln för att optimera förbränningen och maximera bränsleekonomin utifrån systemets behov.
• Systemet kan anslutas till en inomhustermostat.

Ytterligare funktioner:

• Ribbad förbränningskammare för ökad värmeväxlingsyta.
• Trippel avgasbana för optimal prestanda.
• Den tredje vägen använder rör med stor diameter och turbiner för att justera avgasflödet.
• Den nedre luckan rymmer en pelletsbrännare med valfri halsfläns.


ST-81 zPID Charging Vedpanna Controller


Kontrollfunktioner:

• Fläktstyrning med steg 1 från 0 till 100.
• Styrning av centralvärmecirkulationspumpen.
• Styrning av tappvarmvattenpumpen.
• Rumstermostatanslutning för förbättrad temperaturreglering.
• zPID-programvara för automatisk justering av luftintaget, optimering av förbränning och bränsleekonomi.

Styrutrustning:

• LCD-skärm för visning av avläsningar.
• Två temperaturgivare för vatten i pannkroppens övre och nedre delar (CH temperaturgivare)
• En varmvattengivare (HCW-givare)
• En röktemperaturgivare.
• Högtemperaturskydd med termiskt överbelastningsrelä.
• Kontrollpanelen är tillverkad av material som är resistenta mot både höga och låga temperaturer.

Funktionsprincip:

Den intelligenta temperaturregulatorn ST–81 zPID är utformad för att reglera driften av centralvärmepannor med fast bränsle. Den styr centralvärmepumpen, tappvarmvattenpumpen och fläkten. Det finns fyra driftlägen:

• Hemuppvärmning
• Panna prioritet
• Parallella cirkulationspumpar
• Sommarläge

Regulatorn mäter rökgas- och vattentemperaturer i pannans övre och nedre delar och använder zPID-funktionen för att automatiskt justera luftintaget, vilket optimerar förbränningen för maximal prestanda och bränsleekonomi.


Säkerhetsfunktioner:

För att säkerställa säker och pålitlig drift är pannan utrustad med olika säkerhetsmekanismer:

• 3 bar övertrycksventil (ingår)

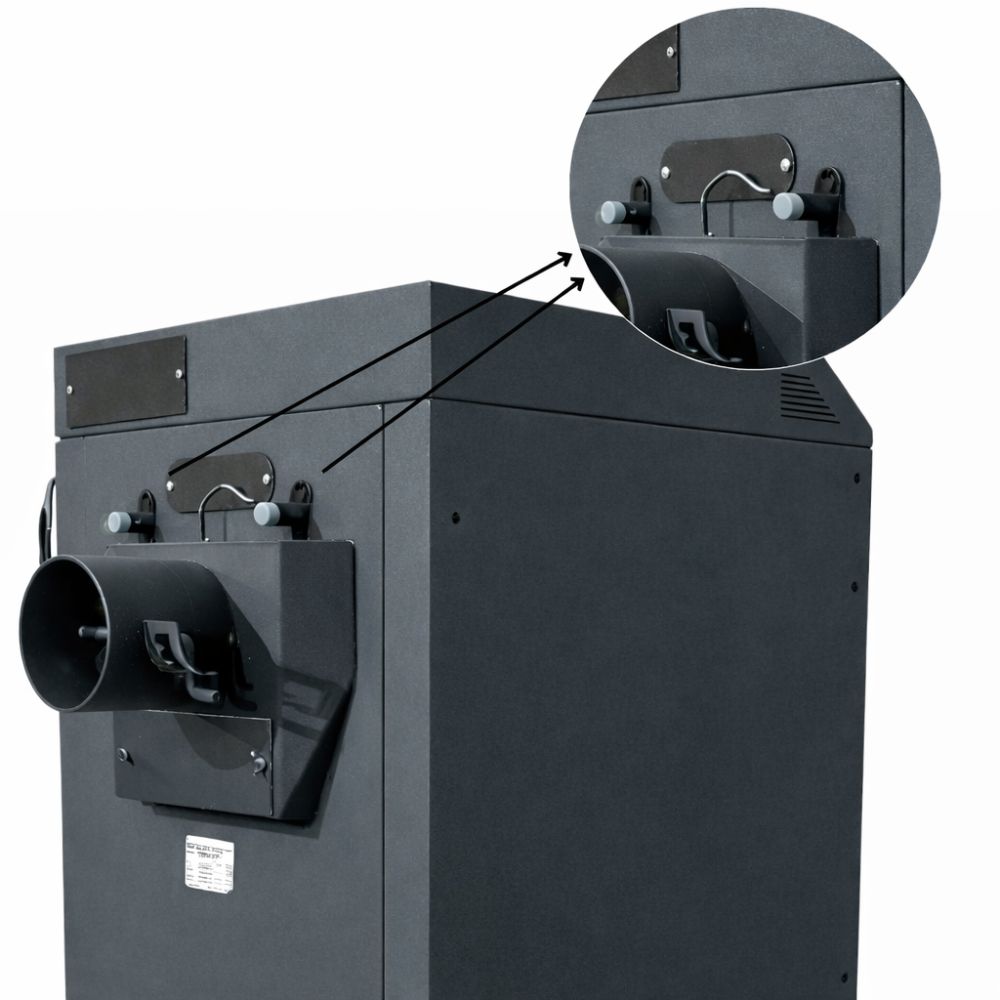

• Kylfläns: På baksidan och toppen av pannan ska en kylfläns (rörformad struktur med stor yta) anslutas till vattenledningsnätet via en termoventil med fjärrsensor (ingår INTE). Vid överhettning släpps vatten ut i kylflänsen, vilket leder bort pannans värme till miljön.
• STB-termostat som bryter strömförsörjningen vid överhettning.
• Ett elektroniskt styrsystem som stänger av lufttillförseln till förbränningskammaren vid överhettning.
• Automatisk avstängning av lufttillförseln vid strömavbrott.

Enheten uppfyller EN 303-5-standarderna CE-certifiering.

Delar av pannan - schema

1 - Brännkammare
2 - Bränslepåfyllningslucka
3 - Askrengöringslucka
4 - Tryckfläkt (för pannor med fläkt)
5 - ST-81 zPID-styrning (för pannor med fläkt)
6 - Skorsten

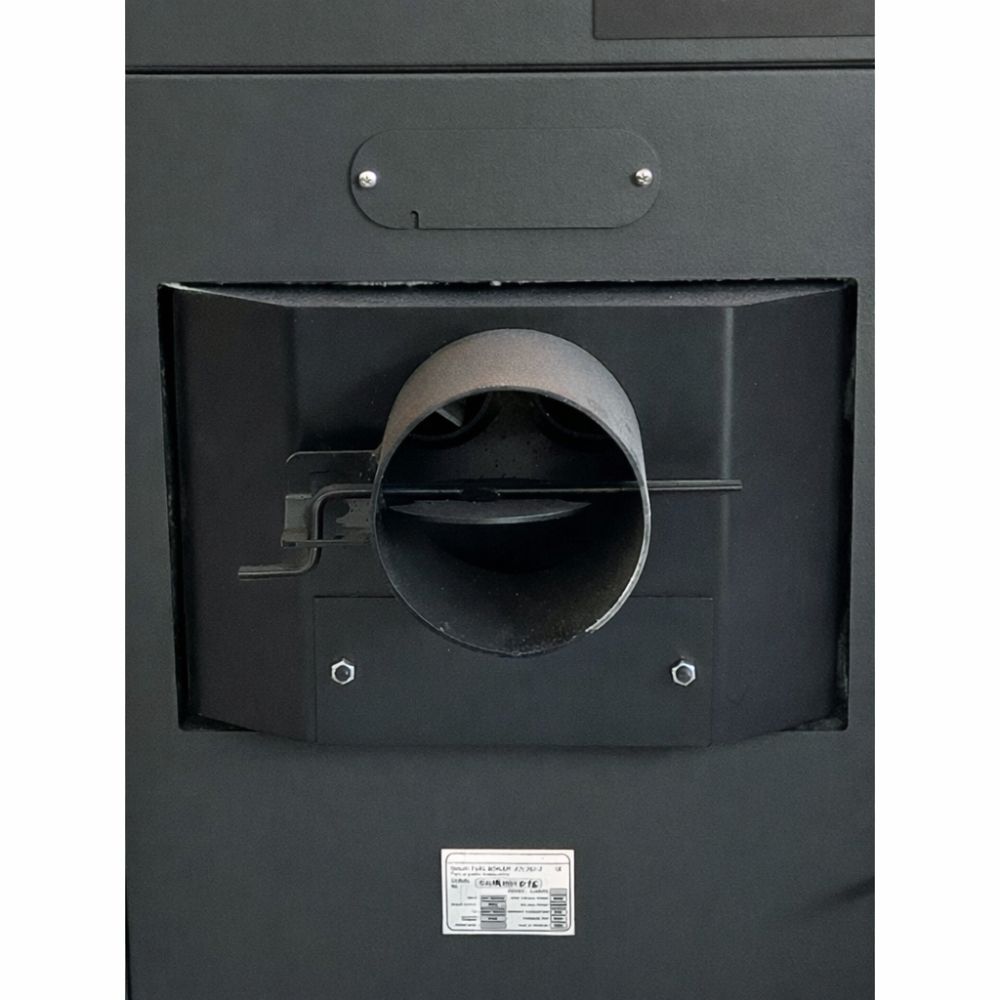

7 - Ventil för reglering av drag i skorstenen
8 - Inspektionshål för skorstensrengöring
9 - Givartermometer (för pannor utan fläkt)
10 - Nödslinga
11 - Ventil för sekundärluft
12 - Lufttillförselventil (för pannor utan fläkt)
13 - Mekanisk temperaturregulator (för pannor utan fläkt)
14 - Kabeluttagslock
15 - Inspektionslock för sensorer
16 - G 1½“ Vattenintagsarmatur
17 - G 1½“ Vattenuttagsarmatur
18 - G ½“ Anslutning för påfyllning och tömning av pannan
19 - Brännare monteringshålslock
20 - Säkerhetslucka för askan
21 - Dörr för att säkra skorstenen
22 - Övre säkerhetsdörr
23 - Askfat
24 - Luftfördelare
25 - Säkring
26 - Pannsäkerhetstermostat – STB

Exempelscheman för att ansluta en panna till olika typer av värmeinstallationer
