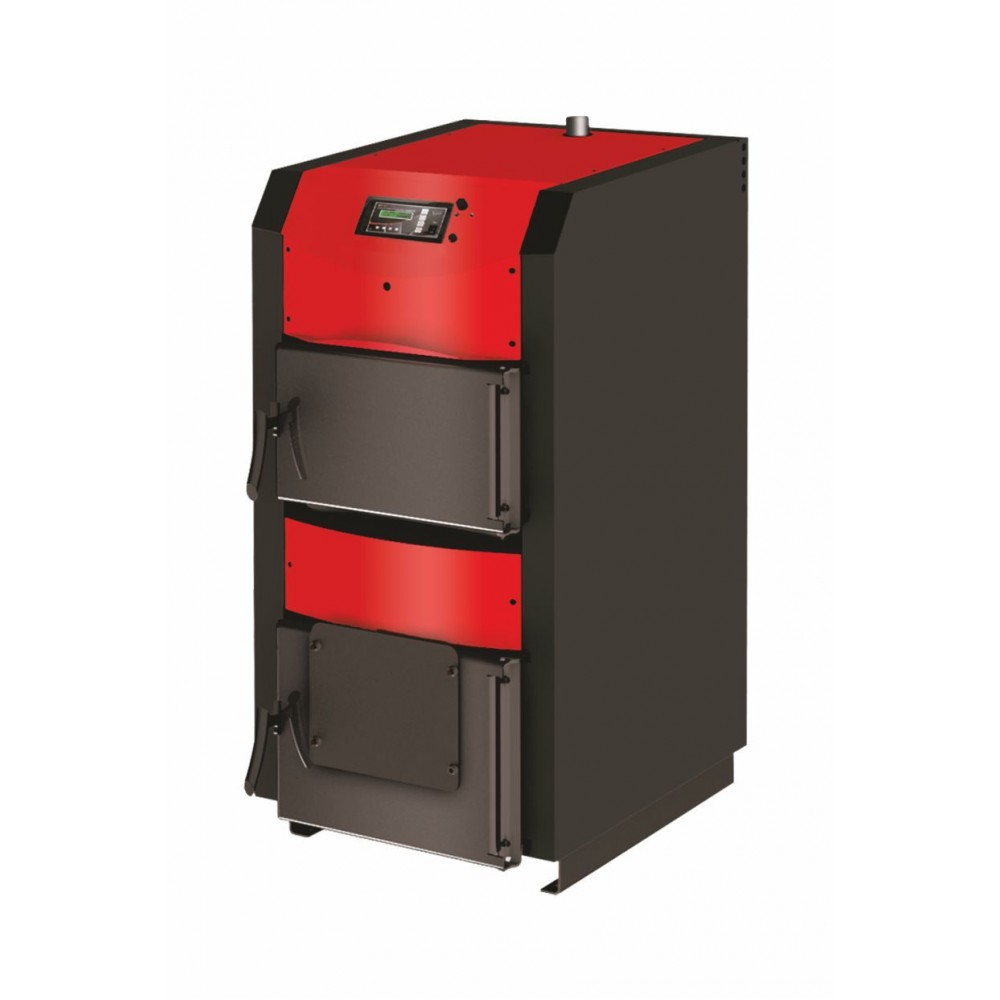

Vedpanna BURNiT NWB PRIME 50, 50kW

Stålpanna med intelligent elektronisk styrning och elektrisk fläkt för forcerad luftmatning. Fastbränslepannor NWB PRIME sträcker sig i nominell effekt från 20 till 110 kW för att tillfredsställa värmekraven i medelstora till stora utrymmen. De är konstruerade för att elda fast bränsle - ved, träbriketter klass B och kol, och ger möjlighet att montera pellets-, olje- eller gaseldade brännare.

Tillverkning

Pannkroppen är tillverkad av högkvalitativt stål med 5 mm tjocklek för förbränningskammaren och 3 mm tjocklek för vattenmanteln. Förbränningskammaren har en stor värmeväxlingsyta och låg kammarimpedans. Stor eldstadsdörr säkerställer enkel lastning även av stora vedbitar.

Styrenhet ST-81

ST–81 temperaturregulator är avsedd för styrning av centralvärmepannor. Den styr vattencirkulationspumpen, tappvarmvattenpumpen och fläkten. Fyra valfria lägen för pumpens drift: husuppvärmning, pannprioritet, parallellpumpar, sommarläge. Regulatorns hölje är utformat för att monteras på panninstallationen. Dess funktioner är baserade på data från sensorer. Den elektroniska styrenheten reglerar förbränningsprocessen med fläkten, baserat på det använda bränslet och skorstenens drag, vilket möjliggör ett brett användningsområde.

Effektivitet

För att öka värmeväxlingen är förbränningskammarens yta räfflad och utformad för ett trepassagerat rökgasflöde. Manteln omsluter eldstaden helt för maximal användning av värmen. Pannans kropp är isolerad från yttre förhållanden av 50 mm tjock högtemperaturbeständig ull.

Säkerhetsanordningar

För en säker och pålitlig drift av pannan är ett antal säkerhetsanordningar installerade

- Avtagbart metalliskt askgaller skyddar värmeväxlarrören och kammarbasen från lågan

- Övertrycksventil 3 bar inkl. i leveranssetet

- Säkerhetsvärmeevakuator: en kranvattenfylld ledning passerar genom den översta delen av pannkroppen. Vid överhettning utlöses den av en termostatventil (ingår ej) för att evakuera värmen från pannan.

Bränsle

Centralvärmepannan kan arbeta med naturligt obehandlat trä, men även med kol och komprimerat fast bränsle som briketter. Maximal längd på vedstockarna är mellan 330 mm och 500 mm beroende på modell. Bränslefuktigheten bör vara 20 % eller lägre.

För att använda bränslets maximala kaloristyrka bör veden torkas under en längre tid. Höga fuktnivåer minskar värmen och pannans uteffekt.

Mångsidighet

Denna serie av pannor är tillverkad för förbränning av fast bränsle, med möjlighet till anpassning till en annan sorts bränsle. Detta är möjligt genom att montera en pellets-, gas- eller oljebrännare på den nedre dörröppningen. En fläns behövs också för att montera brännaren (tillval).

Schematisk bild över huvudegenskaperna hos en NWB PRIME vedpanna

 Legend:

1. Styrenhet
2. Hölje
3. Högeffektiv värmeisolering
4. Säkerhetsvärmeevakuator
5. Tre-pass rökgasflöde
6. Mantel
7. Förbränningskammare
8. Metall askgaller
9. Ask- och sotbehållare
10. Brännarfläns (tillval)
11. Rökkanal
12. Luftmatningsfläkt
13. Luftintagslucka

Denna apparat 5 uppfyller EN 303-5.
